全格子型球磨機，即格子孔布滿排礦端的格子板上，靠近筒體的料可以從格孔排除，因此其液面低（注：國外有一種半格孔中液面排礦球磨機，即排礦端的格子板靠近筒體無格子孔，格孔開在格子板中）。格子板厚3½英寸；為經過特殊熱處理的合金鋼制成。格孔尺寸從¼英寸到7/8英寸，依磨礦需要而定。礦漿通過格孔進入排礦提升室，將礦漿提升到排礦耳軸。

?

本磨機的優點：在與它能使介質充分打擊物料，而深頁面溢流型磨機中，礦漿形成墊層，減弱介質對物料打擊作用。因此全格子型球磨機比溢流型磨機生產能力大25—45%，并能減少單位物料研磨之能量消耗。

我公司制造的磨機規格較多，小的磨機為∮3′×3′，電機8馬力。磨機直徑大14′，配用電機2000馬力，磨機筒體長達45′。

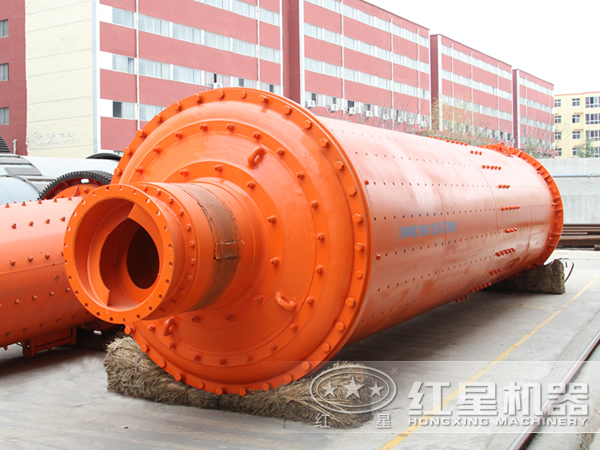

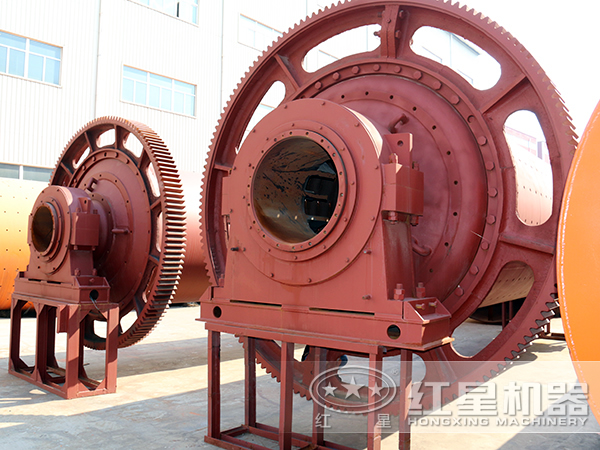

磨機L/D，球磨為0.75～1.5，棒磨1.5以上。磨機運轉速度為臨介速的55—85%。通常直徑小的磨機運轉速度取大值，干磨運轉速度有時為臨介速90%。 磨機筒體上一般開兩個人孔以便更換內襯。直徑3′磨機端蓋耳軸用鑄鐵制造，大于3′磨機則用鑄鋼制造，管磨端蓋為平的，棒磨機球磨端蓋略稱錐形。耳軸軸承座用優質鐵鑄造，軸瓦為白合金。

磨機襯板，用2″小球時，可用硬質鑄鐵襯，其余都用錳鋼，鉻鋼或鎳鋼鑄造，公司所用錳鋼含Mn12—14%。襯板磨損平均為0.05磅/馬力小時（濕磨）0.07磅/馬力小時（干磨）。球耗為0.2磅/馬力小時（濕磨）0.04磅/馬力小時（干磨）。棒耗與球耗相同。礫磨用的礫石，粗物料用4″～6″快，細物料用2″～4″塊。礫石耗量為1-8磅/噸礦。
