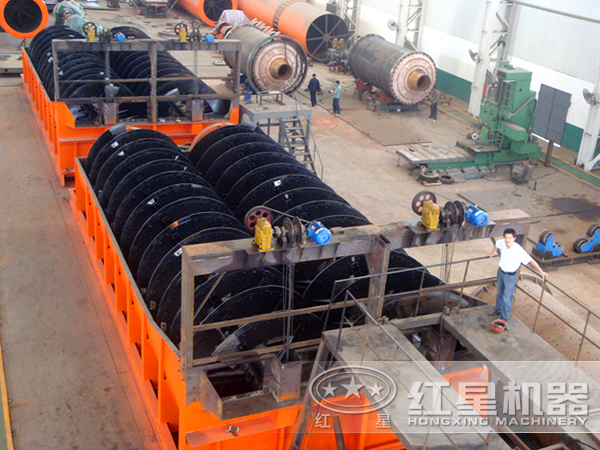

我公司生產的螺旋分級機，螺旋直徑從24英寸到84英寸，以6英寸遞增構成系列。結構具如下特征：

?

（1）螺旋軸體升降：42英寸以下螺旋軸體用手動升降，48英寸以上，用液力升降。液壓缸用人工操作泵使之動作。

（2）溢流堰：由鋼板條組成，置于導槽內?？梢栽鰷p鋼板條以調整沉降面積。

（3）沉沒軸承密封如圖5-16，二個滾柱軸承安在一個套殼內，用彈簧、油脂密封加迷宮封閉防止外物進入沉沒軸承用螺釘固定在螺旋大軸的下端。

?

（4）減速機驅動：減速機驅動設計先進以適應分級。機重負荷作業。進一步減速，用V型皮帶從齒輪電動機驅動陸玄大軸減速器。這樣，轉速及功率可以便于廣泛選擇。

（5）旋體：旋體具有有效的沉淀面積，溢流速度符合要求。螺旋沉降程度與槽體設計結合有63種選擇。池深、沉降面積及螺旋結構適當結合，控制分級精度，有效洗滌及脫水。

（6）螺板及螺片：本公司制造的螺旋分級機開螺。軸上等距離固定輻筋，筋上固定螺板沿軸形成空區，以讓礦漿流動。螺板的工作面外用螺釘固定耐磨的螺片。螺片為20%Cr450BHN主題，或聚氨酯作成。

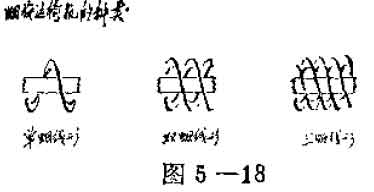

螺線有單螺線，雙螺線，三螺線如圖5-18
