高壓磨粉機主要適用于加工莫氏硬度9.3級以下，濕度在6%以下的各種非易燃易爆礦產物料的加工，在冶金、建材、化工、礦山、高速公路建設、水利水電等行業有著廣泛的應用。另外，高壓磨粉機應用的新技術是采用全新的縱擺磨輥裝置。磨輥與磨環在研磨過程中始終處于平衡狀態，形成均勻的線接觸研磨區。磨輥與磨環尺寸高度從原來的160mm增高到200mm，更大程度的增加了研磨接觸面積。

高壓磨粉機結構

高壓磨粉機整套設備由主機、減速機、分析機、管道裝置、鼓風機、除塵器、顎式破碎機、畚斗提升機、電磁振動給料機、電控系統等組成。

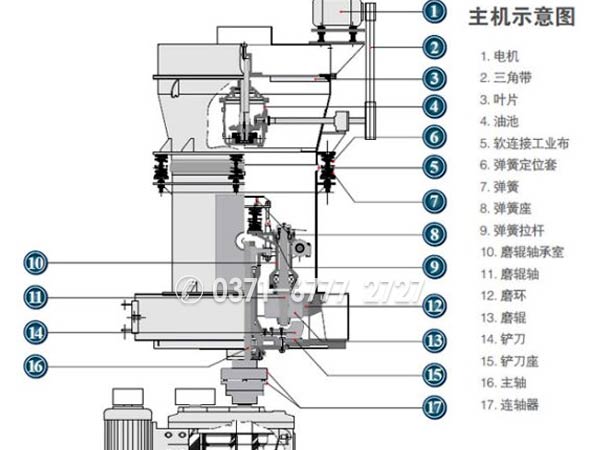

在高壓磨粉機的主機中，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定連接，壓力彈簧壓在磨輥軸承室的懸臂外端面上，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上，當電機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時繞自身軸自轉。電動機通過傳動裝置帶動分析機旋轉，葉輪轉速越高，分選出的粉子越細。為保證磨機在負壓狀態下工作，增加的氣流量通過風機與主機間的余氣管排入布袋除塵器，被凈化后排入大氣。

設備優勢

1、高壓磨粉機的磨輥裝置采用優質高效的加工工藝，重疊式多級密封保證了良好的密封效果。另外，除塵效果完全達到國家的標準。

2、設備的磨輥、磨環更換周期長，剔除了離心粉碎機易損件更換周期短的弊病。

3、高壓磨粉機主機磨腔內，在機架上部設計了1500kg—2000kg的加壓裝置，同等動力下，產量提高10-30%。

4、設備對物料適用性強，可針對莫氏硬度9.3級以下的各種物料。

技術參數

參數 型號	微粉93	微粉92	微粉87	微粉76	微粉66
進料粒度	≤25	≤25	≤20	≤20	≤15
成品粒度	0.125-0.010	0.125-0.033	0.125-0.010	0.125-0.033	0.125-0.010
不同物料細度班產量	0.8-12	0.6-10	0.4-8	0.3-6	0.2-4
中心軸轉速（r/min）	140	148	160	170	180
磨環直徑	1006	973	907.5	850	725
磨輥直徑	300	300	270	250	210
磨輥高度	160	160	150	150	150
主機電機(kw)	Y225M-8-30	Y225M-8-22	Y225M-8-22	Y225S-8-18.5	Y225M-8-15
風機電機	Y180M-2-22	Y180L-4-22	Y160L-4-18.5	Y160L-4-15	Y160L-4-11
分析器電機	YCT180M-4A-4	YCT180M-4A-4	YCT180M-4A-4	YCT160-4B-3	YCT160-4B-3
